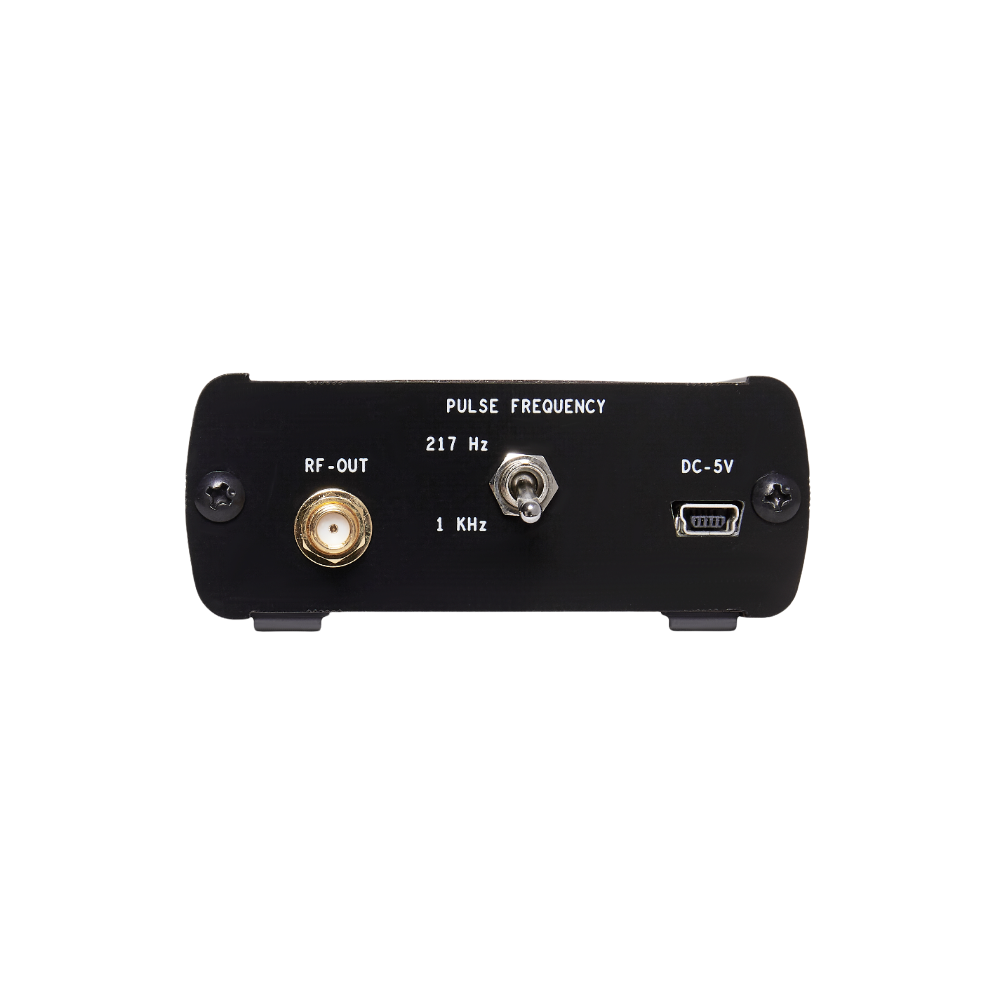

TBMDA1 modülasyonlu geniş bant sürücü amplifikatörü, elektronik yapı taşlarının ve ürünlerin bağışıklık testi için ucuz bir sinyal kaynağı oluşturmak üzere tasarlanmıştır. Spektrum analizörlerinin izleme üreteci çıkışı tarafından çalıştırılmak üzere tasarlanmıştır. 22 dB kazancı ve 1dB +22dBm sıkıştırma noktası ile bir izleme jeneratörünün çıkış gücünü 150mW'a kadar yükseltebilir. TBMDA1, bir elektronik devrenin hassas noktasını bulmak için Tekbox yakın alan problarını sürmek veya Tekbox TEM Cell TBTC1, TBTC2'yi sürerken 25V/m veya 18V/m'ye kadar elektrik alanları oluşturmak için idealdir. TBTC3'ü sürerken. Bağışıklık testi için test sinyalleri CW, AM veya PM olabilir. Sonuç olarak, TBMDA1, 1kHz AM veya PM sinyalleri üretmek için yerleşik modülasyon yeteneği sağlar. PM modunda, TBMDA1, cep telefonu TDMA gürültüsünü simüle etmek için %12,5 görev döngüsü ile 217Hz Sinyal de üretebilir.
APPLICATION
- general purpose gain block
- signal source for immunity testing, driving near field probes
- signal source for immunity testing, driving TEM Cells
FEATURES
- CW amplifier (modulation off)
- 1 kHz, 80% AM modulation
- 1 kHz, 50% duty cycle pulse modulation
- 217 Hz, 12.5% duty cycle pulse modulation
SPECIFICATIONS
Input: 50 Ohm, SMA female
Output: 50 Ohm, SMA female
Nominal supply Voltage: 5V, typ. 235mA, Mini-USB-B connector
Maximum supply voltage: 5.5V
Maximum input power: +9dBm
1dB output compression point @ 40MHz: +21.5dBm
1dB output compression point @ 2 GHz: +22.5dBm
3rd order output intercept point @ 40 MHz: +39dBm
3rd order output intercept point @ 2 GHz: +42dBm
Reverse isolation S12: -45dB
Noise Figure: 3 … 4 dB
Internal modulation frequency AM: 1 kHz ±10%
Internal modulation frequencies PM: 1 kHz ±10%, 217 Hz ±20%
Duty cycle, PM: 50% ±10% @ 1 kHZ; 12.5% ±20% @ 217 Hz
Gain:
|
25 MHz |
50 MHz |
100 MHz |
500 MHz |
1 GHz |
1.5 GHz |
2 GHz |
2.5 GHz |
3 GHz |
|
21.6 dB |
24.9 dB |
25.5 dB |
25.6 dB |
24.9 dB |
24.1 dB |
22.2 dB |
22.8 dB |
25.8 dB |
