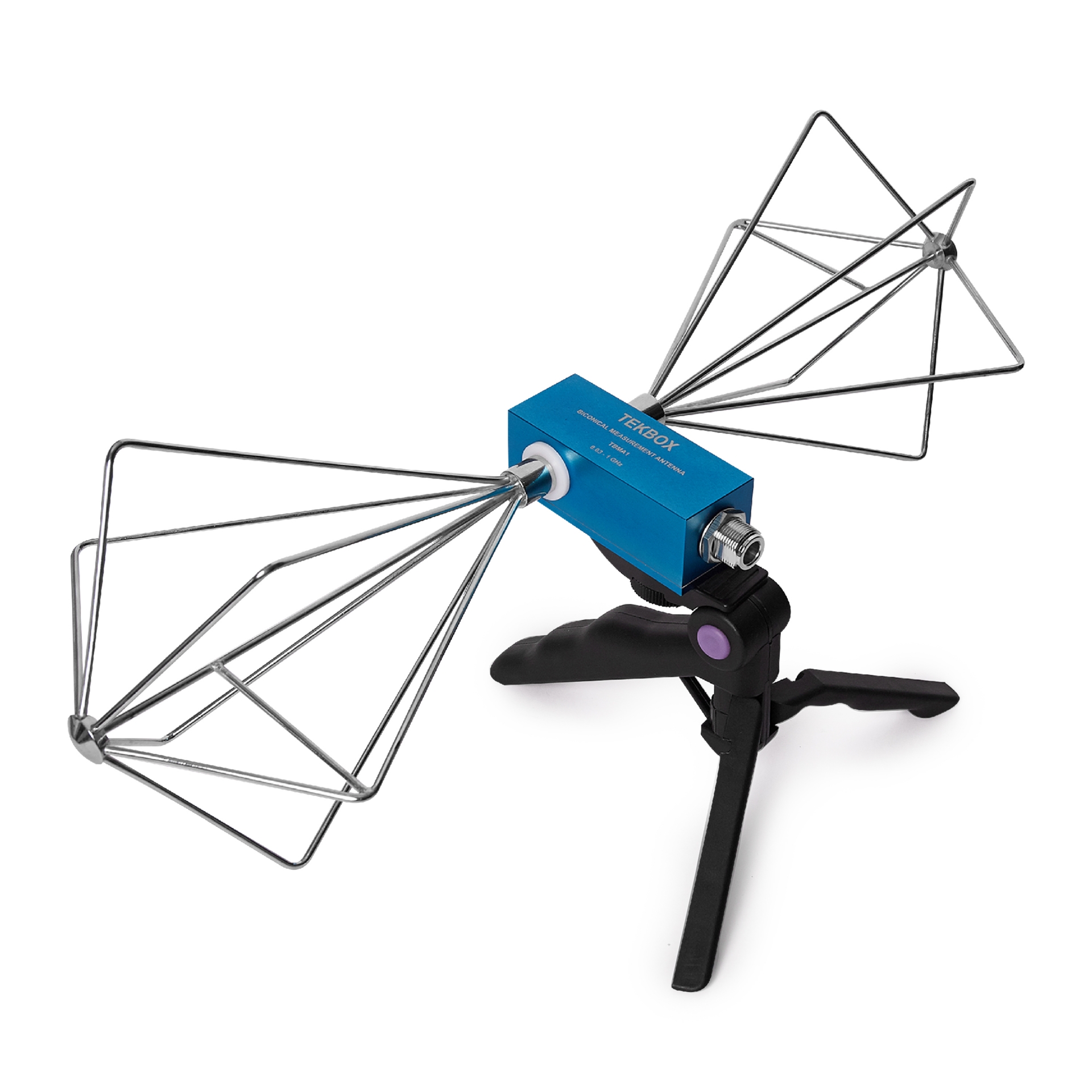

TBMA1, küçük, hafif, geniş bantlı bir bikonik ölçüm antenidir. Uygun fiyatıyla, yayılan gürültü EMC ön uyumluluk testi ve tanımlanmış alan gücü oluşturmak için idealdir.
30 MHz'den 1 GHz'e kadar karakterize edilir ve dipole benzer yönlü bir desene sahiptir.

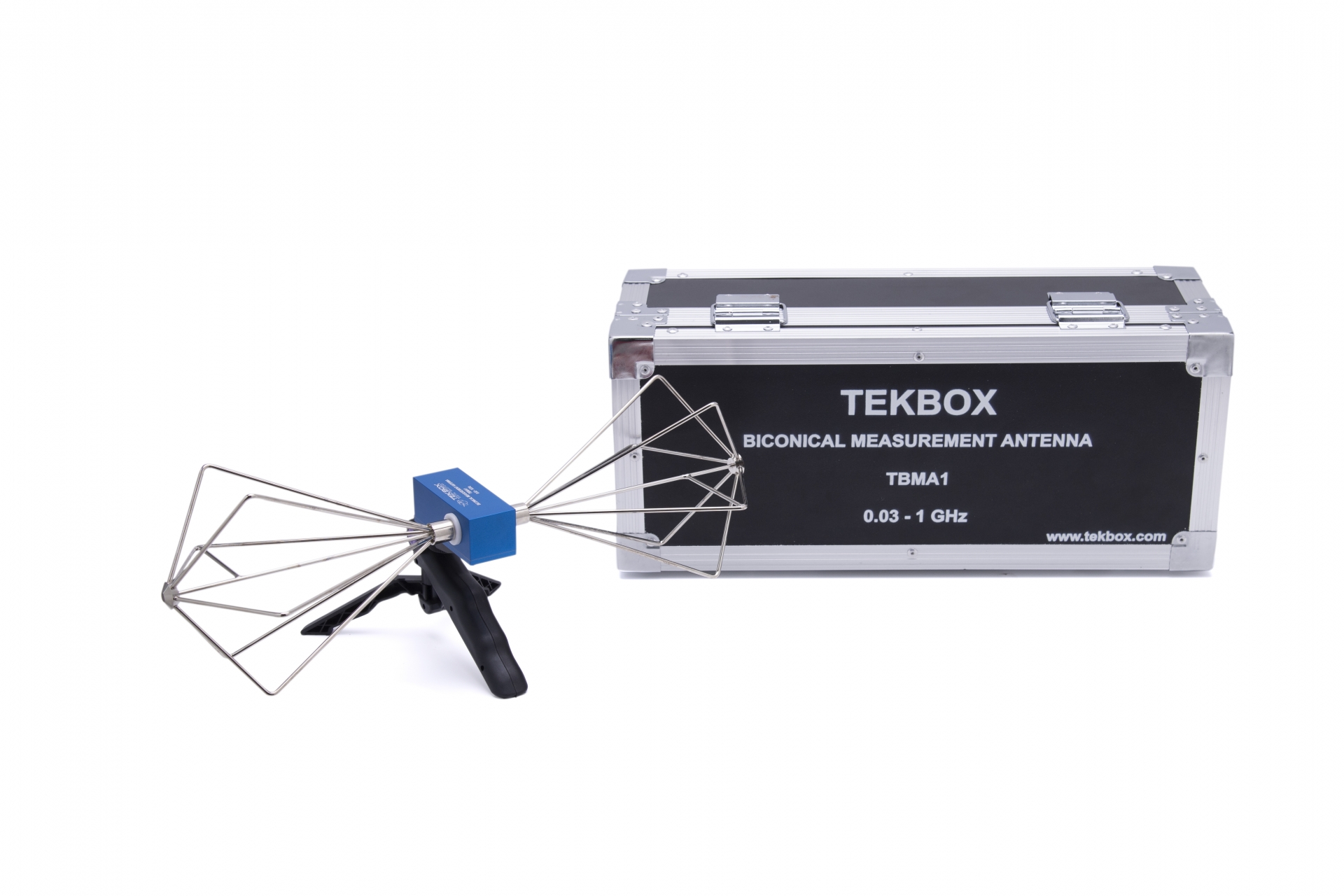

TBMA1, "tabanca tutuşlu" bir tripod ile birlikte masif kayın ağacından bir kutu içinde gelir. Standart bir ¼” diş, onu çoğu standart tripoda bağlamayı kolaylaştırır.
Elemanlar korozyona dayanıklıdır ve dönüşe karşı yapısal olarak kilitlenir. 2 W güç işleme özelliğine sahip geniş bant balun ile beslenirler. Ayrıca statik yük oluşumuna karşı korunurlar.
- Tür: pasif bikonik
- Frekans aralığı: 30 MHz – 1000MHz
- Nominal empedans: 50 Ω
- Maksimum sürekli giriş RF gücü: 2 W
- Bağlayıcı: N tipi dişi
- İzotropik kazanç: -42.15 … 1.78 dBi
- Anten faktörü: 16.30 … 41.91 dB/m
- Gerilim Daimi Dalga Oranı (VSWR) Maks < 2.8
- Uzunluk: 430 mm (17 ") uçtan uca
- Çap: 160 mm (6,3 ")
- Derinlik: 163 mm (6,4 ") muhafaza dahil
- Ağırlık: 0,46 kg (1,01 lbs)
- Tripod Adaptör Diş Boyutu: ¼”
