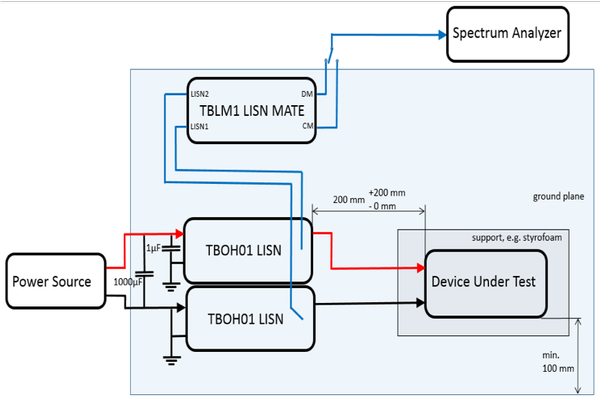

TBLM1 LISN Mate, iletilen gürültü sinyalini ortak mod ve diferansiyel mod bileşenlerine ayıran LISN'ler için eşlik eden bir cihazdır. LISN Mate, pozitif besleme hattına takılan bir LISN'nin çıkışına ve negatif besleme hattına eklenen ikinci bir LISN'ye bağlanır.
Bir LISN'nin çıkışında iletilen gürültü sinyali, ortak mod ve diferansiyel mod gürültüsünün toplamıdır. LISN montaj ilişkisi, onu ortak mod ve diferansiyel mod bileşenlerine ayırır ve her bir sinyal bileşeni ayrı bir BNC bağlantı noktasında bulunur.
SPECIFICATIONS
- Frequency range: 30 kHz – 110 MHz
- Maximum RF level at any BNC port: 27dBm
- Maximum DC current at any BNC port: 30 mA
