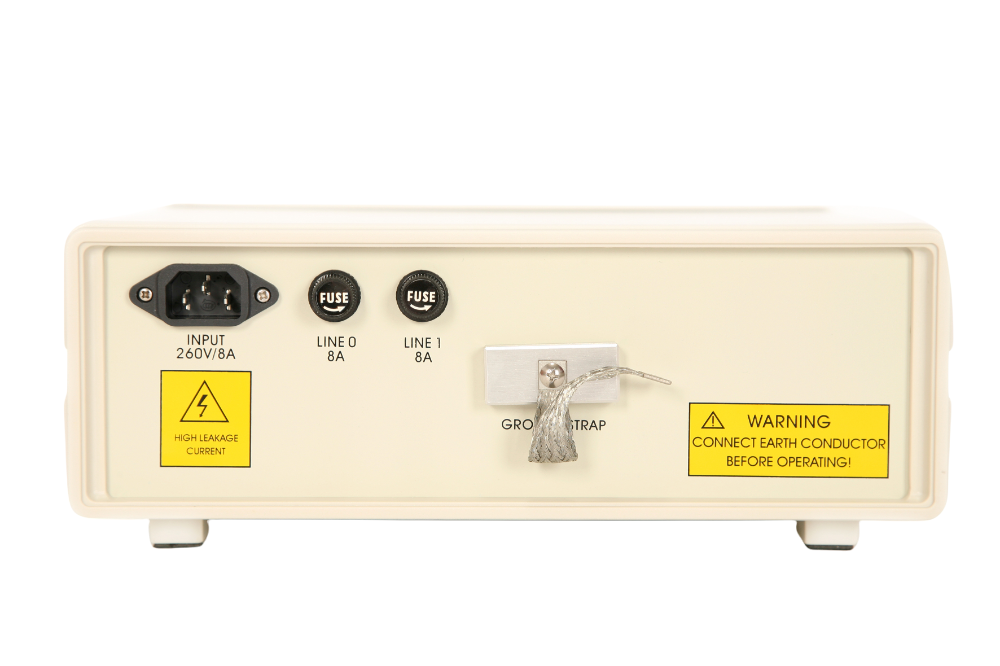

TBLC08 50uH LISN, CISPR16 standardına göre 9kHz ila 30MHz aralığında hattan iletilen parazitin ölçümü için bir Hat Empedans Stabilizasyon Ağıdır.
Cihaz, maksimum 240V ve 8A'ya kadar besleme voltajlarına sahip tek fazlı, AC ile çalışan ekipmanı test etmek için tasarlanmıştır.
İletilen gürültü fazda ve nötr iletkende ölçülebilir.
TBLC08, değiştirilebilir bir sınırlayıcı/zayıflatıcı ve yapay bir el bağlantısı ile donatılmıştır.
Cihaz, ülkeye özgü DUT konektörleri ile mevcuttur.
SPECIFICATIONS
- Frequency range: 9 kHz to 30 MHz
- Impedance: 50 Ω ║ (50 µH + 5 Ω)
- Artificial hand: 220 pF + 511 Ω
- Switchable PE: 50 Ω ║ 50 µH
- Limiter / attenuator: 150 kHz to 30 MHz; 10 dB
- Air core inductors
- Line voltage: nominal 0-240V; max. 260V DC or AC / 50-60 Hz; CAT II
- Max. current: 8A @ 23°C
- DUT socket: country specific
- Measurement connector: 50 Ω BNC
- Power connector: IEC 60320 C13
- Operating Temperature Range: +5°C … + 40°C; 5% to 80% RH
- Safety: Safety Class I, IEC 1010-01
