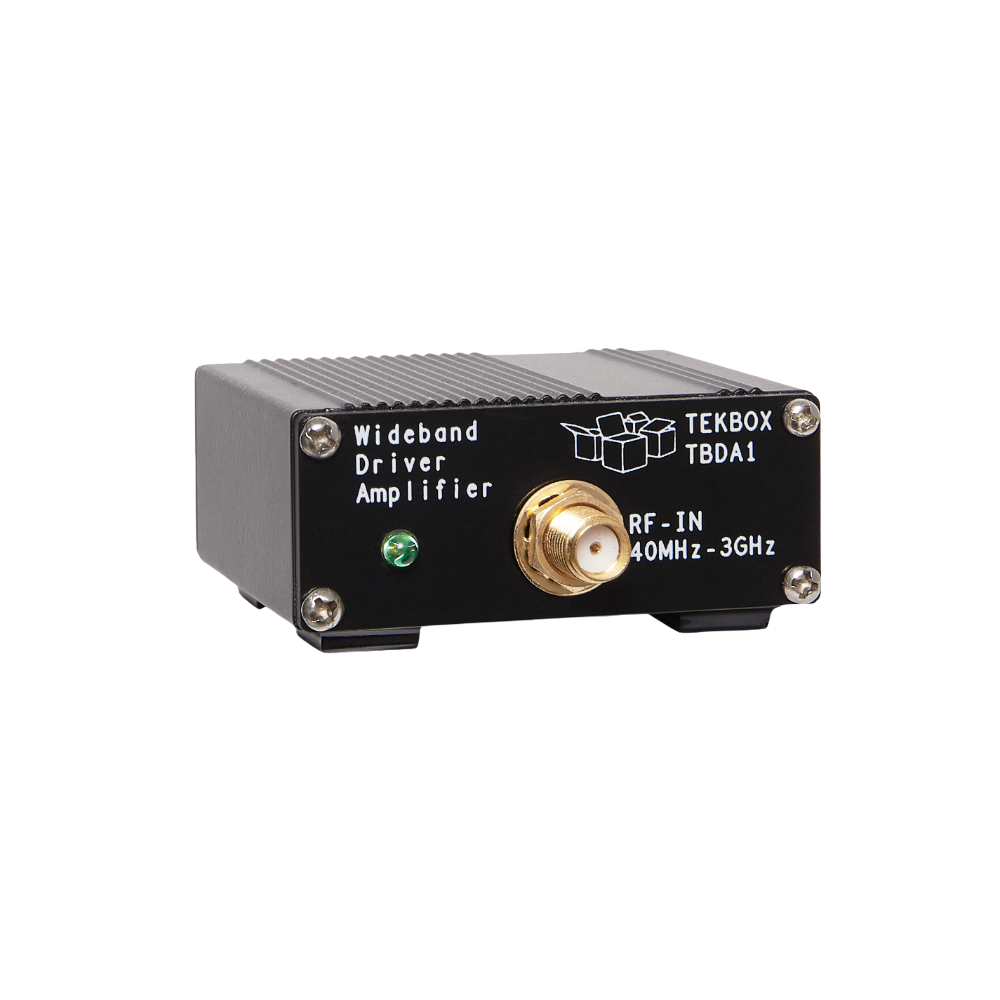

TBDA1 geniş bant sürücü amplifikatörleri, laboratuvar kurulumlarına kolayca entegre edilebilen çok yönlü yapı taşlarıdır. 40 MHz ila 3 GHz frekans aralığı ve 1 dB sıkıştırmada + 22 dBm çıkış gücü ile, düşük güçlü RF kaynaklarının genliğini artırmak veya güç amplifikatörü aşamalarını sürmek için idealdirler. TBDA1 geniş bant amplifikatörleri, 14dB veya 28dB kazanç ile mevcuttur.
APPLICATION
- general purpose gain block
- RF driver amplifier
TBDA1/28dB
Input: 50 Ohm, SMA female

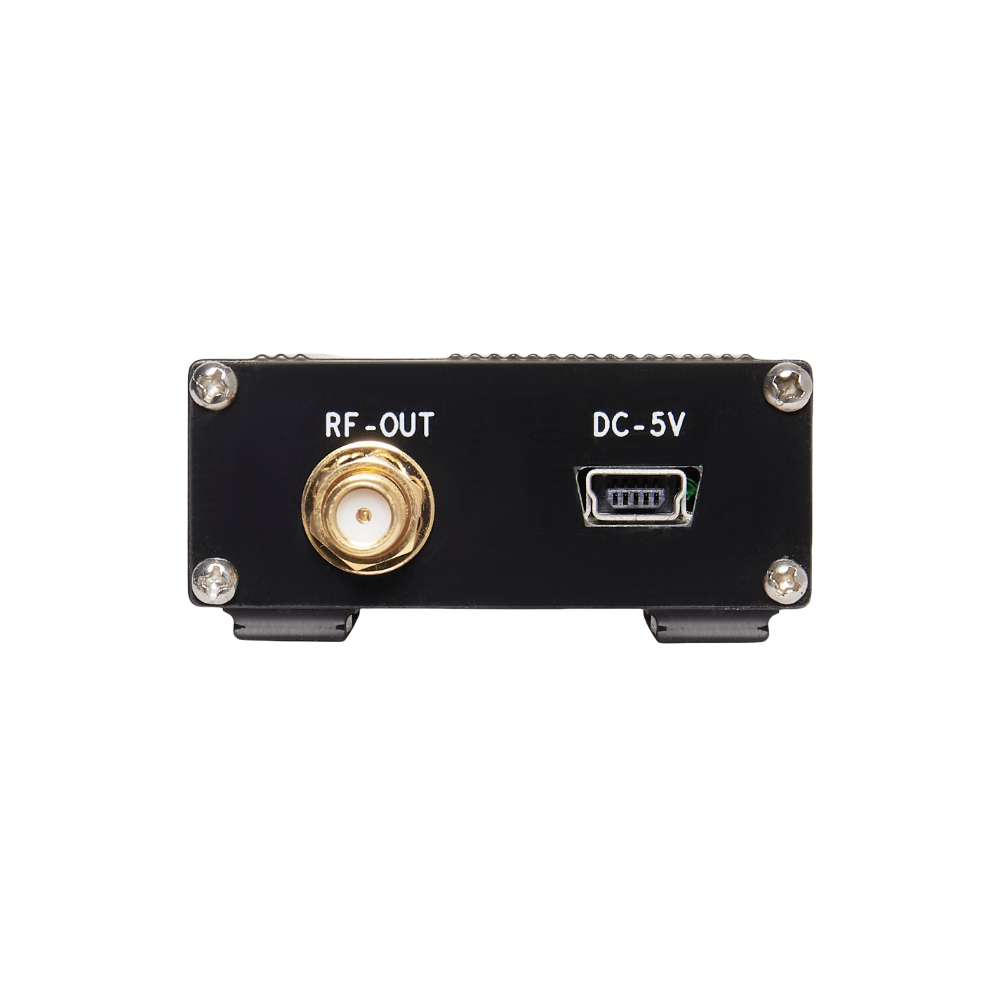

Output: 50 Ohm, SMA female
Nominal supply Voltage: 5V, typ. 225mA, Mini-USB-B connector
Maximum supply voltage: 5.5V
Maximum input power: +6 dBm
1dB output compression point @ 40MHz: +21.5dBm
1dB output compression point @ 2 GHz: +22.5dBm
3rd order output intercept point @ 40 MHz: +39.8dBm
3rd order output intercept point @ 2 GHz: +42.8dBm
Reverse isolation S12: < -40dB
Noise Figure: 3.1 … 4.1 dB
Gain:
|
25 MHz |
50 MHz |
100 MHz |
500 MHz |
1 GHz |
1.5 GHz |
2 GHz |
2.5 GHz |
3 GHz |
| 26 dB | 28.4 dB | 28.6 dB | 28.6 dB | 28.8 dB | 28.3 dB | 27.2dB | 28.5 dB | 28.9 dB |
