1- TBCP4-250 sabit açıklıklı bir RF akım izleme probudur, 250 MHz'lik bir 3dB bant genişliği ile çok düz bir tepkiye sahiptir ve 10kHz ila 250 MHz frekans aralığında karakterize edilir ve kullanılabilir. RF akım izleme probunun açıklığı 32 mm'dir. Transfer empedansı 400 kHz ila 250 MHz aralığında 14 dB Ohm'a yakındır.
2- TBCP4-500 sabit açıklıklı bir RF akım izleme probudur, 3dB 500 MHz bant genişliği ile çok düz bir tepkiye sahiptir ve 10kHz ila 500 MHz frekans aralığında karakterize edilir ve kullanılabilir. RF akım izleme probunun açıklığı 32 mm'dir. Transfer empedansı 400 kHz ila 500 MHz aralığında 16 dB Ohm'a yakındır.

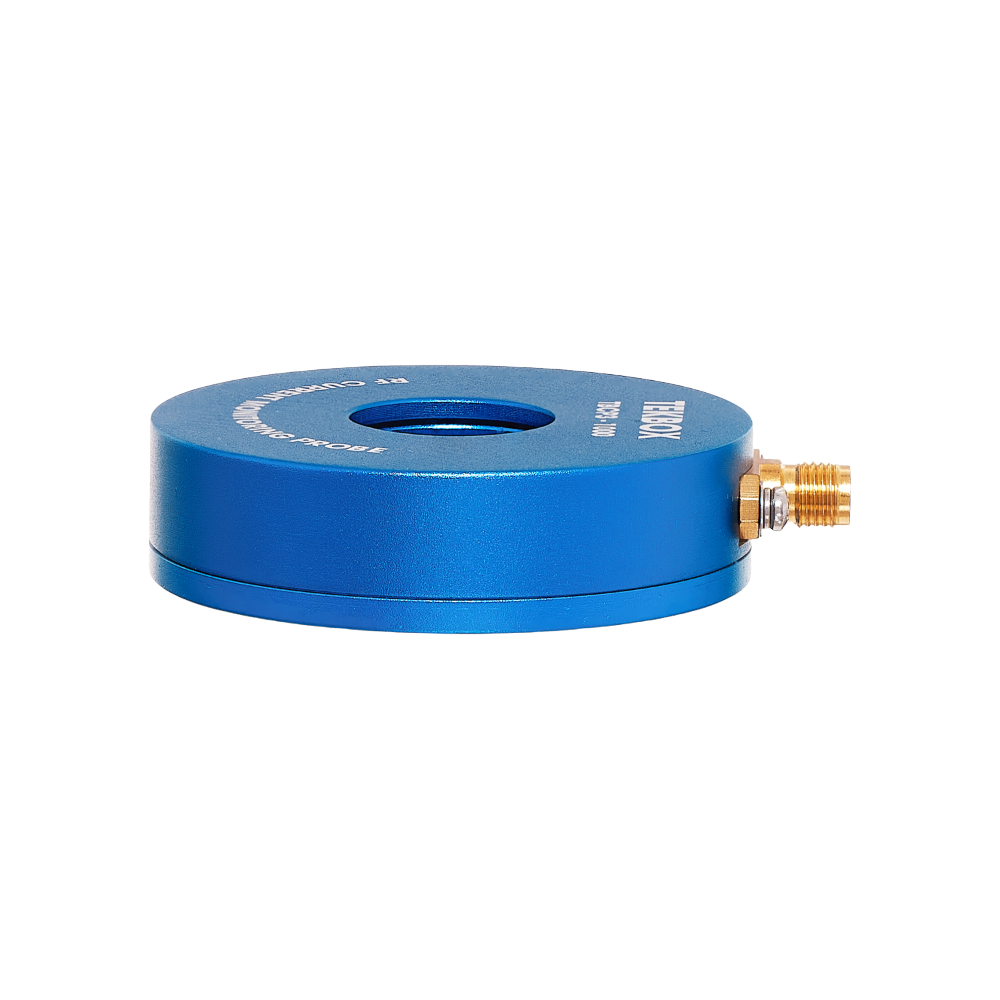

3- TBCP4-750 sabit açıklıklı bir RF akım izleme probudur, 750 MHz'lik 3dB bant genişliği ile çok düz bir tepkiye sahiptir ve 10kHz ila 800 MHz frekans aralığında karakterize edilir ve kullanılabilir. RF akım izleme probunun açıklığı 32 mm'dir. Transfer empedansı 400 kHz ila 750 MHz aralığında 20 dB Ohm'a yakındır.
Tekbox, TBCP4 serisi sabit açıklıklı akım problarına karşılık gelen bir kalibrasyon fikstürü sağlar.
SPECIFICATIONS
TBCP4-250
- Characterized frequency range: 10 kHz to 250 MHz
- Aperture diameter: 32 mm
- Outside diameter: 73 mm
- Height: 20 mm
- Weight: 320 g
- Connector type: N female
- Transfer impedance: 14 dBΩ
- Max. primary current (DC – 400 Hz): 80 A
- Max. primary current (RF): 3 A
- Max. core temperature: 125 °C
TBCP4-500
- Characterized frequency range: 10 kHz to 500 MHz
- Aperture diameter: 32 mm
- Outside diameter: 73 mm
- Height: 20 mm
- Weight: 320 g
- Connector type: N female
- Transfer impedance: 16 dBΩ
- Max. primary current (DC – 400 Hz): 80 A
- Max. primary current (RF): 3 A
- Max. core temperature: 125 °C
TBCP4-750
- Characterized frequency range: 10 kHz to 750 MHz
- Aperture diameter: 32 mm
- Outside diameter: 73 mm
- Height: 20 mm
- Weight: 320 g
- Connector type: N female
- Transfer impedance: 20 dBΩ
- Max. primary current (DC – 400 Hz): 80 A
- Max. primary current (RF): 3 A
- Max. core temperature: 125 °C
