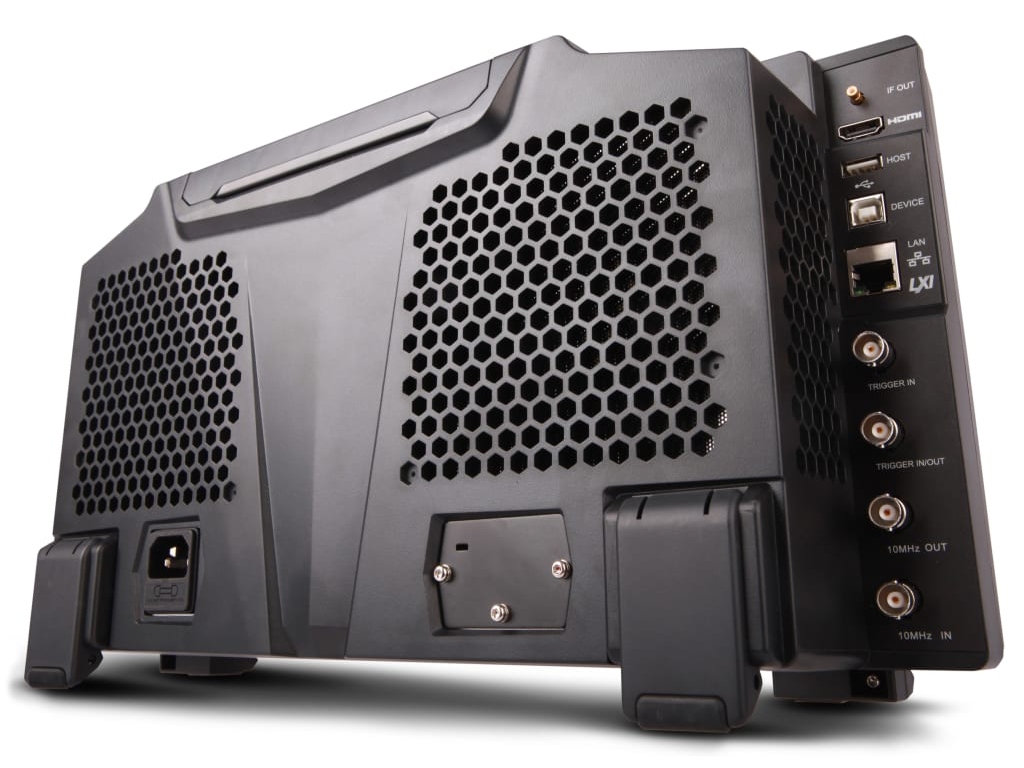

Rigol RSA5000 serisi, Gerçek Zamanlı Spektrum Analizörü , üstün performanslı standart spektrum analizi özelliklerine sahip , 7,45 µs'den daha uzun sinyalleri asla kaçırmayan kolay kullanımlı arayüze sahip kompakt ve hafif bir spectrum analizördür.
Bu ürün özelikle WiFi, Bluetooth ve diğer modern RF teknolojileri üzerine çalışan, frekans atlamalı sinyaller, kanal çatışması ve spektrum paraziti gibi karmaşık zorluklarla karşı karşıya olan durumlar için üstün bir analiz kabiliyeti sunmaktadır.
Gerçek Zamanlı Spektrum Analizörleri, karmaşık RF sistemlerinin izlenmesini ve karakterize edilmesini kolaylaştırmaktadır. Üstün özelikleri ile RF Analizini zaman boyutunu getirir ( Spektrogram) .
Rigol'ün yeni RSA5000 serisi spektrum analizörleri, tetikleyici ve analiz yetenekleri ekleyerek genel amaçlı spektrum analizörünün ürün kategorisini yeniden tanımlıyor ve yeni bir seviye performans ve fiyat belirliyor.
RSA5000 ailesi, 10,1 inç dokunmatik ekran, kompakt tasarım ve kullanımı kolaylığı sağalayan arayüzü sayesinde RF ve kablosuz testlerde tezgah üstü veya saha uygulamaları , IoT, RFID, analog ve dijital modüle edilmiş sinyaller gibi alanlarda idealdir.
25 MHz (40 MHz isteğe bağlı) Gerçek Zamanlı Bant Genişliği ve Frekans Maske-Tetikleyici, genlik, frekans ve zaman üzerindeki davranışlarını analiz etmek için sinyalleri görselleştirmenize, yalıtmanıza ve yakalamanıza izin verir.
RSA5000 serisi spektrum analizörü, süresi 7,45 µs'den uzunsa sinyalleri% 100 tetikleme ve yakalama yeteneği sunar.
RSA5000 , genel amaçlı spektrum analizörü modunda, 1 Hz'e ayarlanmış RBW, -165 dBm'ye (tipik) bir DANL (görüntülenen ortalama gürültü seviyesi) ve 1ms Tam Span Taraması'na ayarlanabilir.
RSA5000 SERİSİ
- -9 kHz – 3.2 GHz Frekans Aralığı
- -10,1 inç Kapasitif dokunmatik ekran
- -165 dBm kadar düşük Ortalama Gürültü Seviyesi ( Opsiyonel PreAmp ile)
- - 25 MHz standardında Gerçek Zamanlı Analiz Bant Genişliği (40 MHz seçeneği)
- -Frekans-Maske-Tetikleyici, IF-Güç Seviyesi-Tetikleyici ve harici Tetikleyici
- -7 Gerçek Zamanlı görselleştirme modu
- -7.45 µs gibi düşük bir değer’de% 100 POI
- -1Hz Minimum Çözünürlük Bant Genişliği (RBW)
- -1 ms tam açıklık tarama hızı (Full Span Sweep Speed)
- -EMI RBW ve Dedektör standardı (200 Hz, 9 kHz, 120 kHz, 1 MHz)
- -İzleme Jeneratörü ( Tracking Generator) ve VSWR ölçümleri mevcuttur
| Model | RSA5032 |
|---|---|
| Frekans Bandı | 9 kHz- 3.2GHz |
| Frekans Çözünürlüğü | 1Hz |
| DANL | "-165 dBm" |
| Ekran | 25,7 cm (10.1") TFT-Color-LCD Dokunmatik Ekran (1024 × 600 Pixel) |
| Ara yüzler | USB-Host, USB, LAN, GPIB |
| Min. 100% POI | 7,45 μsec |
| SSB faz gürültüsü (fc = 1 GHz) | <108 dbC/Hz @ 10 kHz offset |
| Max Amplitude | 30dBm |
| Quasi Peak detector | Opsiyonel |
| Tracking Generator | Yok |
| Real time BW | 25 MHz Standart ( 40MHz Opsiyonel) |
| 6 dB RBW (EMI) | standard: 200 Hz, 9 kHz, 120kHz, 1 MHz |
| VSA | Opsiyonel |
| EMI | Opsiyonel |
