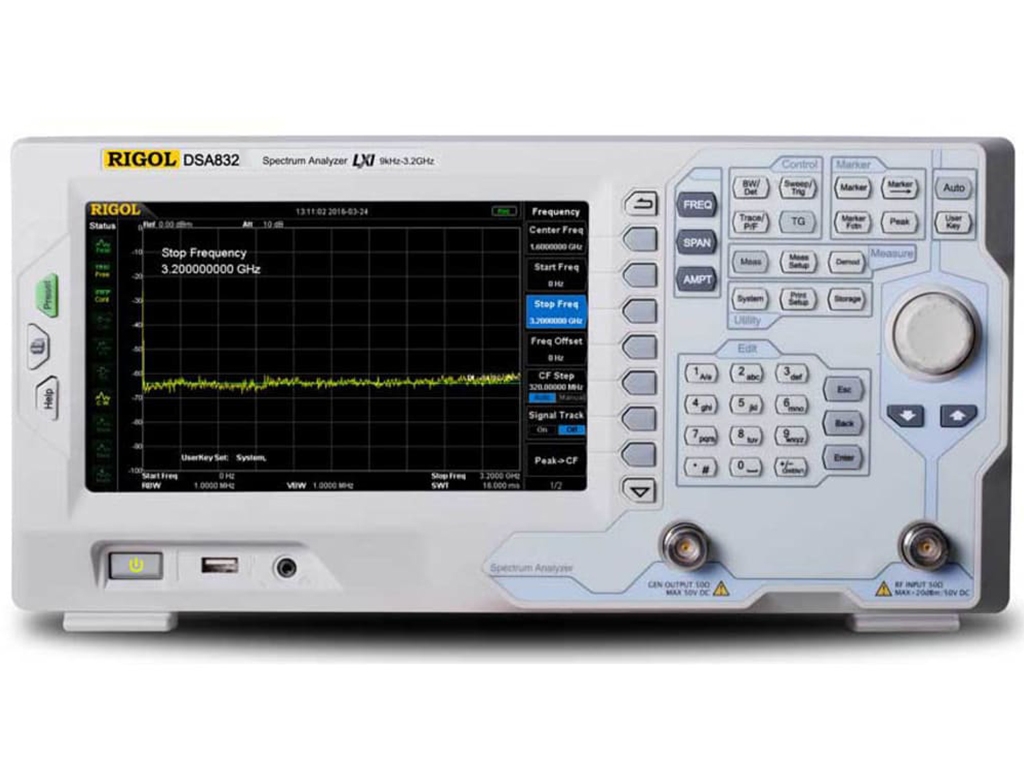

Rigol DSA832E-TG portatif uygulamalar için temel performans ile taşınabilir ve hafif ağırlıkta spektrum analizördür.Dijital IF(intermediate frequency) kullanımı teknolojisi dikkat gerektiren RF uygulamalarında güvenilirlik ve performansı garantiliyor.
Rigol DSA832E-TG Spektrum Analizör'ün geniş ekranı (20.3 cm / 8") ve 800x480 piksel çözünürlüğü Auto Tune, Auto Range, Auto Scale ve Auto Kuplaj gibi fonksiyonların tümüne çok iyi bir bakış açısı sağlamaktadır. Bu fonksiyonlar analizöre geleneksel analizörlerin manuel gereksinimleriyle karşılaştırıldığında sinyali elde etme ve otomatik karşılaştırma yapma imkanı sağlar.
Rigol Spektrum Analizörleri tüm görevler için çoklu fonksiyonları sunan kullanımı kolay kullanıcı arayüzüne sahiptirler. Grafiksel arayüz'ün sağlanması ile menülerde gezinme sezgisel ve tüm fonksiyon ve parametreleri bulmak oldukça kolaydır.
Serinin Ana Özellikleri
● Dijital IF Teknoljisi
● 9 kHz ile 7.5 GHz arasında değişen frekans bandı
● Min. -161 dBm Görüntülenebilir ortalama gürültü seviyesi DANL (Typ.)
● Faz Gürültüsü Min. < -98 dBc/Hz @ 10 kHz Offset
● Seviye Ölçüm belirsizliği (Level Measurement Uncertainty) < 0.8 dB
● 10 Hz Minimum Çöznürlük Bant Genişliği (RBW)
● 7.5 GHz' kadar Tracking Jeneratörü (DSA8XX/E-TG)
● İleri Ölçüm Fonksiyonları (Advanced Measurement Functions) (Opsiyonel)
● EMI Filtresi & Quasi-Peak Detektör Kiti (Opsiyonel)
● VSWR Ölçüm Kiti (Opsiyonel)
● PC Software (Opsiyonel)
● Opsiyonel RF TX/RX (transmitter / receiver) Alıştırma kiti
● Opsiyonel RF Aksesuarları (Kablo, Adaptör, Zayıflatıcı, Köprü vb.)
● Bağlantı Arayüzleri: LAN (LXI), USB Host & Device (Standart), GPIB (Opsiyonel)
● 8" WVGA (800x480) Renkli Ekran
● Ergonomik , Hafif tasarım
| Model | Max. Bant Genişliği | EMI/QuasiPeak Dedektörü | Adv. Meas. Kiti | Preamplifier | Tracking Jeneratörü |
|---|---|---|---|---|---|
| DSA815 | 1.5 GHz | opsiyonel | opsiyonel | Var | Yok |
| DSA815-TG | 1.5 GHz | opsiyonel | opsiyonel | Var | Var |
| DSA832 | 3.2 GHz | opsiyonel | opsiyonel | Var | Yok |
| DSA832-TG | 3.2 GHz | opsiyonel | opsiyonel | Var | Var |
| DSA875 | 7.5 GHz | opsiyonel | opsiyonel | Var | Yok |
| DSA875-TG | 7.5 GHz | opsiyonel | opsiyonel | Var | Var |
| Spektrum Analizör | Rigol DSA832E - TG | |
| Ekran | 20,3 cm (8") TFT-Color-LCD | |
| Çözünürlük | 800 × 480 Piksel | |
| Arayüzler | USB-Host ( USB'ye Kayıt için) | |
| USB Bilgisayar Bağlantısı için | ||
| LAN Bağlantısı girişi | ||
| GPIB Opsiyonel ( USB'den GPIB ) | ||
| Ölçüler | 362 mm × 179 mm × 128 mm (15.71" × 8.78" × 6.26") | |
| Ağırlık | 4.55 kg (10.03 lbs) | |
| Teknik Özelikler | ||
| Kanal Sayısı | 1 | |
| Frekans Aralığı | 9 kHz to 3.2 GHz | |
| Frekans Çözünürlüğü | 1 Hz | |
| Dahili Frekans Referansı | 10 MHz | |
| Span | 0 Hz (zero Span) | |
| 100 Hz to 3.2 GHz | ||
| DANL(Displayed Average Noise level) | 9 kHz to 100 kHz | <-120 dBm (typ.) |
| 100 KHz to 5 MHz | <-135 dBm, <-138 dBm (typ.) | |
| 5 MHz to 3.2 GHz | <-140 dBm, <-144 dBm (typ.) | |
| DANL (with Preamplifier)(Displayed Average Noise level) | 9 kHz to 100 kHz | <-152 dBm (typ.) |
| 100 KHz to 5 MHz | <-152 dBm, <-155 dBm (typ.) | |
| 5 MHz to 3.2 GHz | <-157 dBm, <-161 dBm (typ.) | |
| Giriş Aralığı | DANL to +20dBm | |
| Max. Giriş Voltajı | 50 V | |
| Tarama (Sweeptime) Aralığı | Span >= 100 Hz | 10 ms to 3200 s |
| zero span | 20 µs to 3200 s | |
| Çözünürlük ( Resolution) Bandwidth (RBW) | 10 Hz to 1 MHz (in 1-3-10 sequence) | |
| Video Bandwidth (VBW) | 1 Hz to 3 MHz (in 1-3-10 sequence) | |
| Giriş Empendansı | 50 Ohm nominal | |
| Tracking Jeneratör | Var | |
