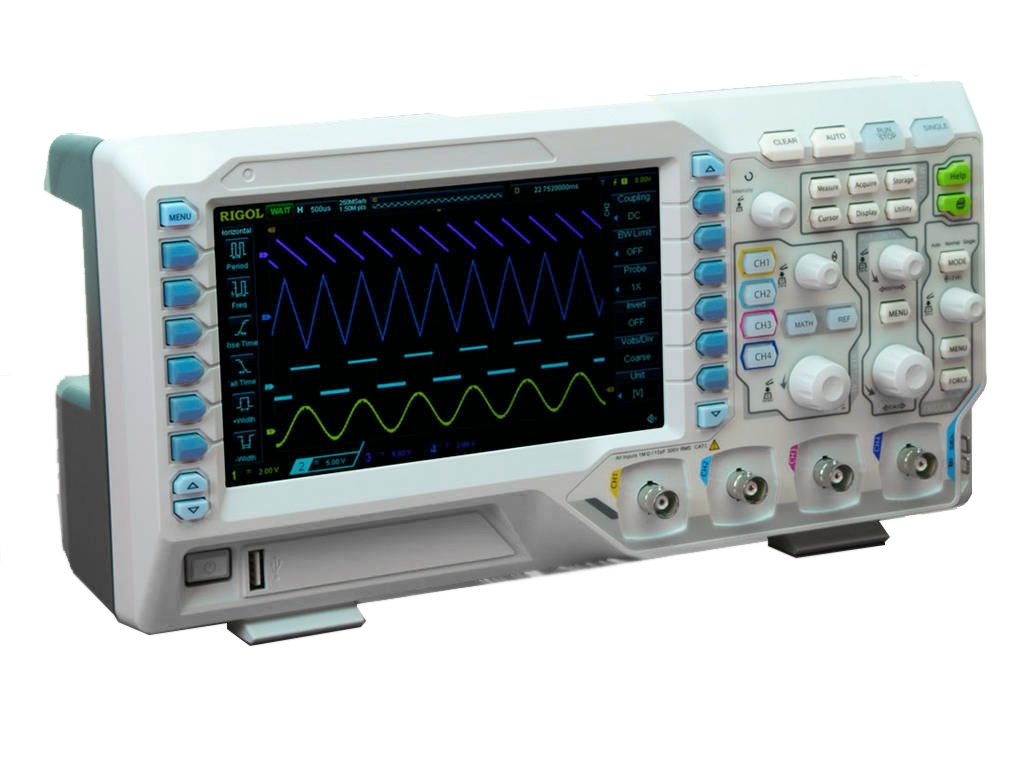

Rigol DS1104Z Plus çok yüksek kaliteli ve performanslı, 100MHz, 4 Kanallı, dijital hafızalı osiloskoptur.
Bu osiloskop Rigol MSO ready olan yeni seri osiloskop modellerinden biridir. Bu osiloskop serisinde Lojik Analizör fonksiyonunu opsiyon olarak alabilirsiniz.
Bu durumda bütçesel olarak veya uygulama olarak lojik analizöre il etap ihtiyacınız olmasa bile ileride Lojik Analizör kitini alarak Lojik Analizör özelliğini aktif hale getirebilirsiniz.
Bu yüksek performans, sadece gerçek zamanlı anlık sinyali yakalamak için değil, aynı zamanda tekrarlanan sinyal ayrıntıları gözlemlemek sağlamaktadır.
DS1104Z Plus ’ ın 30.000 wfms / s tarama hızı kullanıcılar için anlık sinyallerin ve anormal sinyallerin daha hızlı yakalanmasını kolaylaştırır.
- 12Mpts standart Hafıza derinliği
- 1GS/s Gerçek Zamanlı örnekleme oranı
- 30,000 wfms/s 'e kadar Dalgaformu Yakalama Hızı
- 60,000 Ekran görüntüsüne kadar gerçek zamanlı dalgaformu kaydedicisi(Opsiyonel)
- Düşük gürültü seviyesi, Dinamik Aralığı ( Dynamic Range) : 1mV/div ile 10V/div arasında
- Opsiyonel seri veri yolu ( Serial Buses) tetikleme ve kod çözme (decode) : RS232,I2C,SPI
- Opsiyonel Record & Play fonksiyonu
- MSO Lojik Analizör kiti (Opsiyonel)
- Standart 3 Yıl Garanti Süresi*
Rigol Osiloskopları kalite olarak dünyadaki en iyi markalardan biridir. Ayrıca test ve ölçü cihazları konusunda kendisi AR-GE yapan sınırlı sayıdaki üreticilerden biridir.
*Kullanıcı hataları hariçtir.
STANDART AKSESUARLAR
- 4 adet Rigol RP2200 150MHz Pasif Probe (1.5m), (1:1 veya 10:1 ayarlanabilir)
- Bilgisayar Yazılımı
- Kullanım Kılavuzu
- Güç kablosu
- USB bağlantı kablosu
| Analog BW | 100 MHz |
| Analog Kanal Sayısı | 4 |
| Dijital Kanal Sayısı | 16 |
| Maks. Gerçek Zamanlı Örnekleme Hızı | 1 GSa/s (tek kanallı), 500 MSa/s (çift kanallı), 250 MSa/s (üç/dörtkanallı) |
| Maks. Bellek Derinliği standart | 24 Mpts (tek kanallı), 12 Mpts (çift kanallı), 6 Mpts (Üç/ Dört Kanallı) |
| Maks. Dalga Şekli Yakalama Hızı | 30.000 wfms/s |
| Donanım Gerçek Zamanlı Dalga Biçimi Kayıt ve Oynatma İşlevleri |
60.000 kareye kadar |
| Standart Problar | Dört adet PVP2150 150 MHz pasif HighZ prob |
