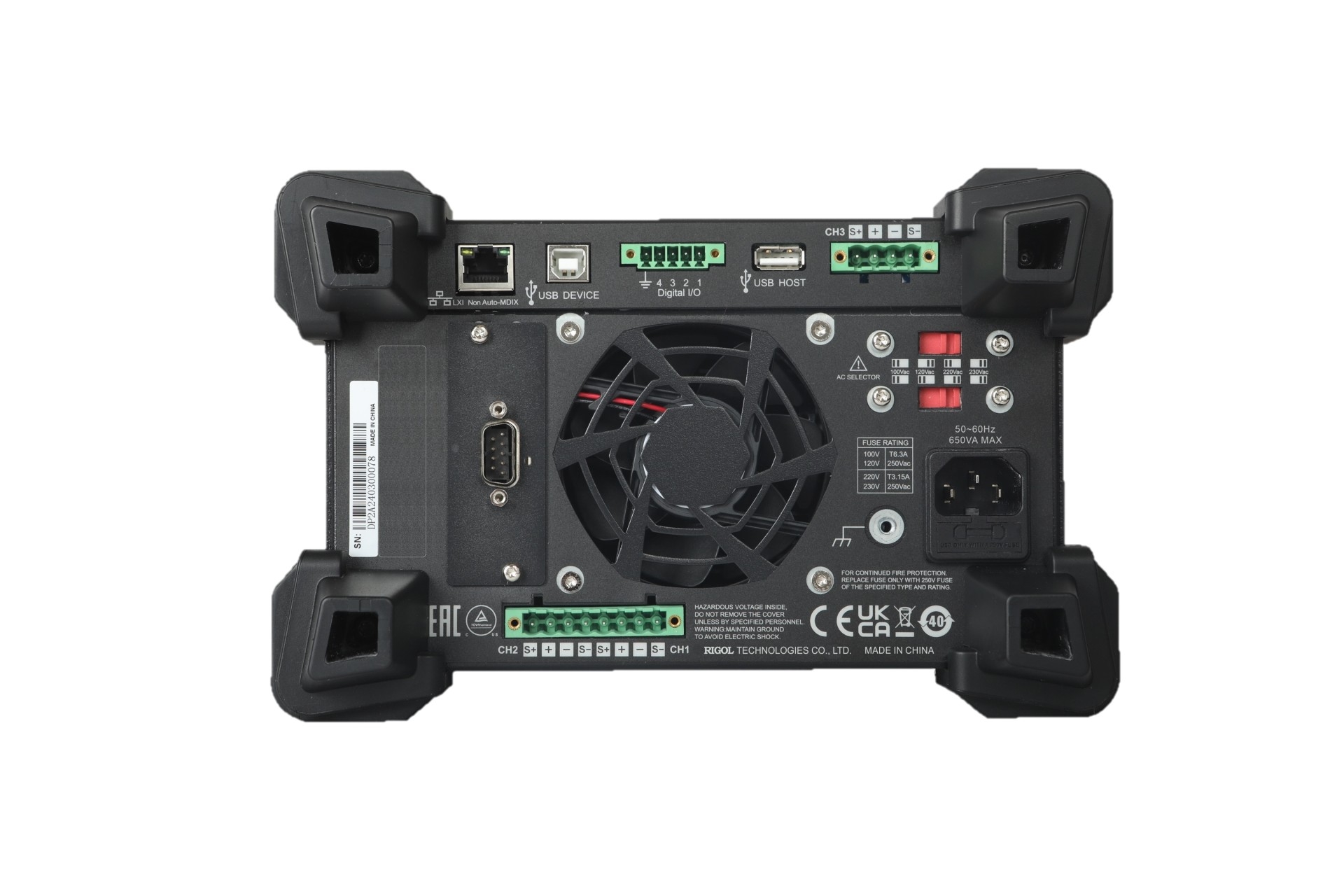

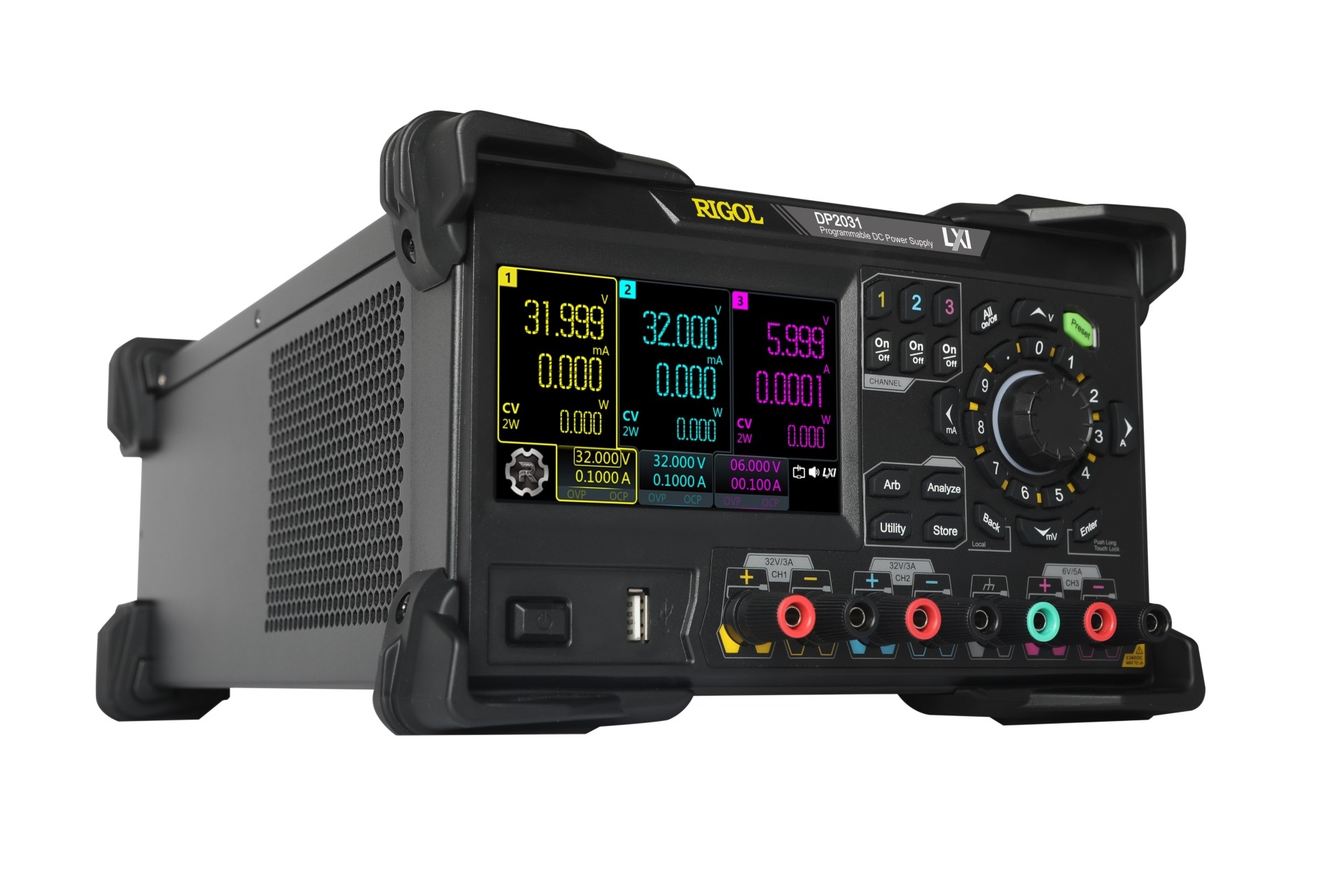

Rigol DP 2031, maksimum toplam 222 W çıkışa sahip programlanabilir üç kanallı bir güç kaynağıdır. İlk 2 kanalın her biri 0 - 32 V voltaj ve 0 - 3 A akım sağlayabilirken üçüncü kanalda 0 - 6 V ve 0 - 5 A akım sağlayabilir. Her kanal ayrı ayrı açılıp kapatılabilir. Ayrıca kanal 1 ve 2 için bir arka çıkış vardır. Bu güç kaynağının 1 µA kadar düşük bir akım çözünürlüğü bulunmaktadır ve ARB dalga formları üretme işlevi vardır. Standart arayüz seçenekleri USB (host ve cihaz), LAN, RS232 ve dijital IO'dan oluşur, ayrıca programlama da desteklenir. 4.3" LCD dokunmatik ekran üzerinde veri kaydı ve diğer analiz yöntemleri de mevcuttur.
Bu güç kaynağı ayrıca bir GPIB arabirim modülü, kanal 3 10A yüksek aralık modu ve 7,5 kSa/s yüksek hızlı örnekleme seçeneği ile genişletilebilir.
Özellikler:
- 3 Kanal Biribirinden bağımsız ve izole çıkışlı
- 222W'a kadar toplam güç
- Her kanalın çıkışı bağımsız ve izoledir.
- Dalgalanma: 350 μV / 2 mA
- Gerçek zamanlı çizim, trend, akım darbe analizi ve veri kaydı
- OCP, OVP, OTP koruma fonksiyonları
- 4.3" LCD dokunmatik ekran
- Boyutlar 239 x 157 x 419 mm
- Ağırlık 9,15 kg
Model
| Model | DP932E | DP932U | DP932A | DP2031 |
|---|---|---|---|---|
| Power | 198 W | 210 W | 210 W | 222 W |
| Rear output terminals | No | No | No | Yes, for channel 1/2 |
| Voltage range / current range | CH1 / CH2: 0 - 30 V / 0 - 3 A CH3: 0 - 6 V / 0 - 3 A |
CH1 / CH2: 0 - 32 V / 0 - 3 A CH3: 0 - 6 V / 0 - 3 A |
CH1 / CH2: 0 - 32 V / 0 - 3 A CH3: 0 - 6 V / 0 - 3 A |
CH1 / CH2: 0 - 32 V / 0 - 3 A CH3: 0 - 6 V / 0 - 5 A |
| Resolution | CH1 / CH2: 10 mV / 10 mA | CH1 / CH2: 10 mV / 10 mA | CH1 / CH2: 1 mV / 1 mA | CH1 / CH2: 1 mV / 1 μA |
| ARB waverform generation | No | Yes with min. dwell time of 1000 msec | Yes with min. dwell time of 100 msec | Yes with min. dwell time of 1 msec |
| Interfaces | USB host/device, LAN | USB host/device, LAN | USB host/device, LAN, Digital IO | USB host/device, RS232, LAN, Digital IO |
Specifications
| Outputs | 3 Isolated Channels |
| Output switch | Each channel |
| Ripple | 350 μV / 2 mA |
| Analysis methods | Real-time plot, trend, current pulse analysis and datalogging |
| Protection | OCP, OVP, OTP |
| Display | 4.3" LCD touch screen |
| Dimensions | 239 x 157 x 419 mm |
| Weight | 9.15 kg |
Accessories
The Rigol DP2031 power supply comes with the following accessories:
- Power cord
- One fuse
- USB cable
- Two pairs of 10 A connection cables
