Yeni LCR45, popüler LCR40'ın tüm özelliklerini içermektedir, bunun yanı sıra bazı önemli geliştirmeler yapılmıştır. LCR45, yeni yüksek kapasiteli mikro ve yüksek çözünürlüklü ADC'lere sahiptir.
-
L, C ve R sıvı ölçümleri (seçilebilir tutma işlevi ile sürekli okumalar).
-
Düşük endüktans / kapasitans / dirençte gelişmiş performans için ince çözünürlük.
-
Otomatik ve Manuel bileşen tipi.
-
Otomatik ve Manuel test frekansı.
-
Frekanslar: DC, 1kHz, 15kHz ve 200kHz.
-

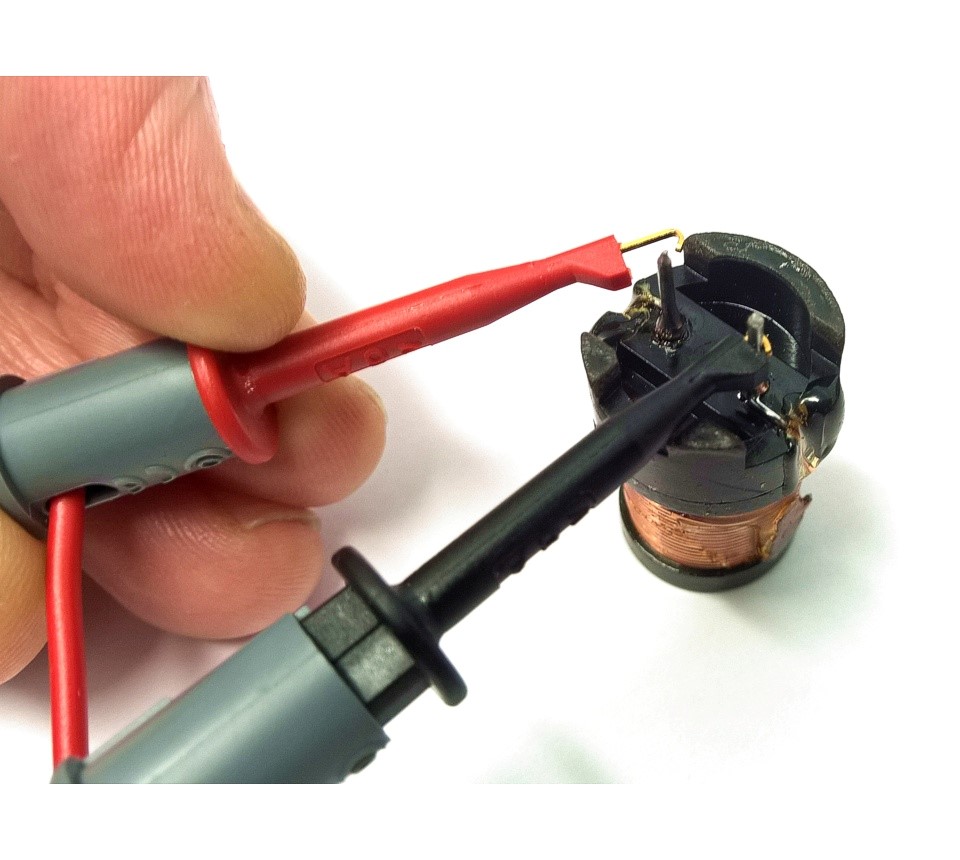

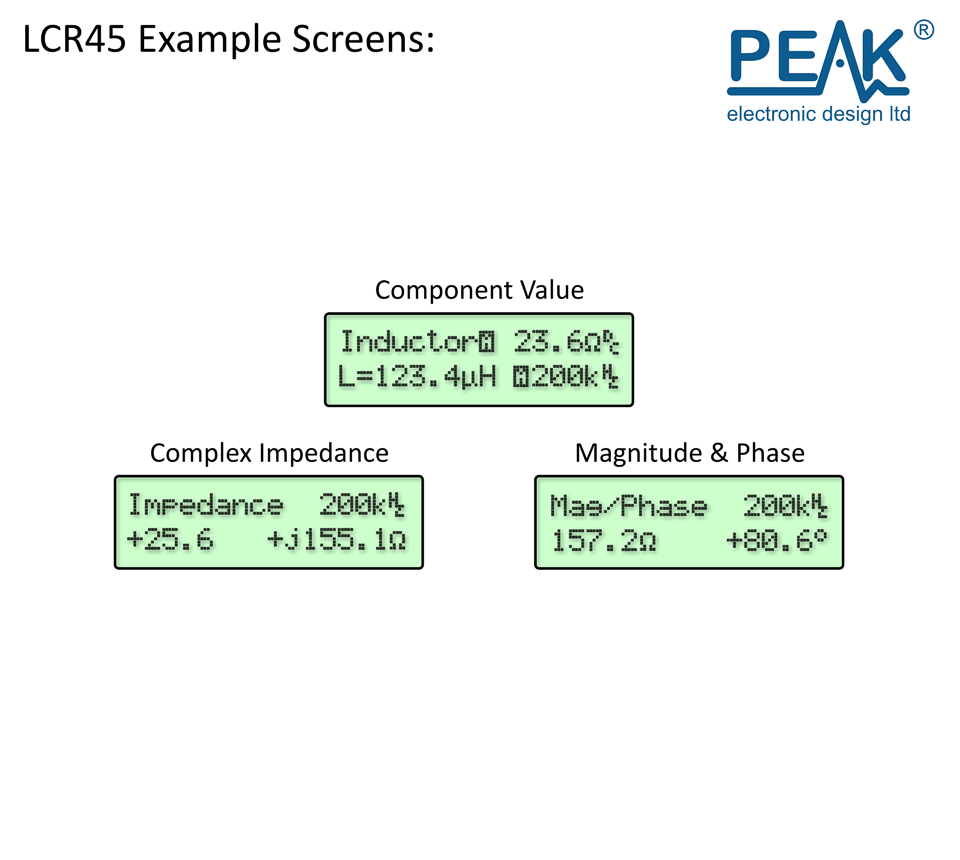

Bileşen değerlerinin, karmaşık empedansın, karmaşık girişin ve büyüklük / fazın görüntülenmesi.
|
Analizör tipi: |
LCR ve bileşen empedansı. |
|
Bileşen türleri: |
Otomatik / L, C ve R için Manuel |
|
Ölçüm türleri: |
Endüktans, Kapasitans ve Direnç. |
|
Diğer ölçümler: |
Karmaşık empedans / kabul. |
|
Daha fazla ölçüm: |
Empedansın Büyüklüğü ve Aşaması. |
|
Endüktans aralığı: |
0uH ila 10H. |
|
Kapasite aralığı: |
0pF ila 10000uF. |
|
Direnç aralığı: |
0R - 2MR. |
|
Test frekansı: |
Otomatik ve manuel: DC, 1kHz, 15kHz, 200kHz. |
|
Ölçüm şeması: |
Sürekli (isteğe bağlı tutma ile). |
Teknik özellikler
Direnç: 0,0 Ohm ila 2 MegOhm, çözünürlük tipik olarak 0,2 Ohm, doğruluk tipik olarak ±% 1,0 ± 0,6 Ohm

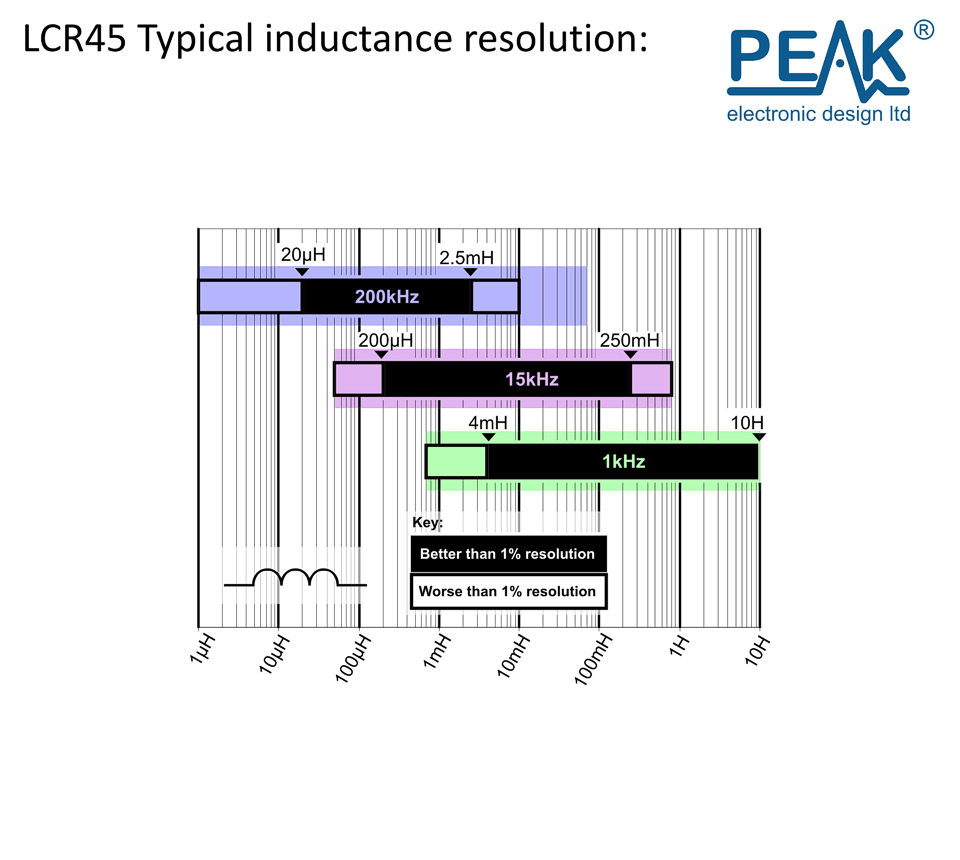

Endüktans: 0,0uH ila 10H, çözünürlük tipik olarak 0,2uH, doğruluk tipik olarak ±% 1,5 ± 0,6uH

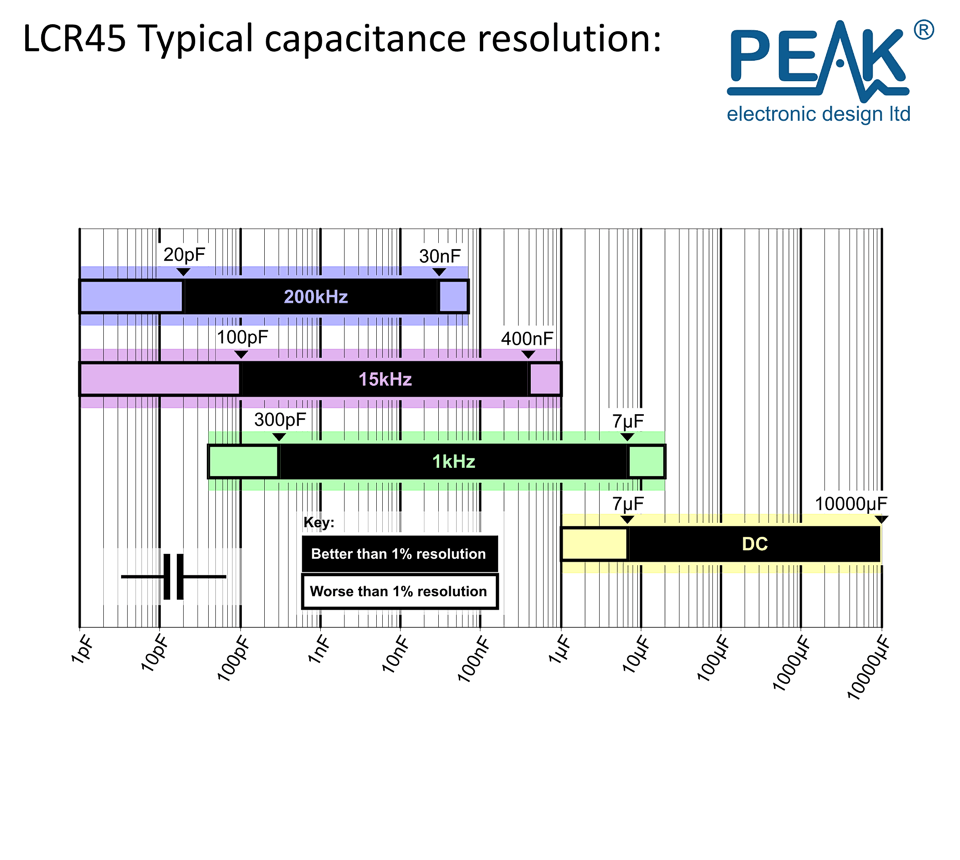

Kapasitans: 0,0pF ila 10000uF, tipik olarak çözünürlük 0.2pF, doğruluk tipik olarak ±% 1.5 ± 0.6pF
Empedans: Tipik olarak ±% 1.5 ± 10LSD
Büyüklük: Tipik olarak ±% 1.5 ± 10LSD
Faz: Tipik olarak ± 5 °
Örnekleme hızı: 1.5Hz ± 0.5Hz.
Açık devre test voltajı: ± 1.05V
Kısa devre test akımı: ± 3.25mA
Test frekansları: DC, 1kHz, 14.925kHz ve 200kHz, ±% 0.5
Sinüs saflığı: -60dB 3. harmonik tipik
Çalışma sıcaklığı aralığı: 10 ° C ila 40 ° C (50 ° F ila 104 ° F)
Pil tipi: GP23A veya V23A veya MN21 (12V tipi)
***100uH-100mH, 200pF-500nF ve 10 Ohm ila 1MOhms için gösterilen doğruluklar.
|
Parameter |
Min |
Typ |
Max |
Note |
|
|
Resistance |
range |
0Ω |
|
2MΩ |
|
|
resolution |
0.1Ω |
0.2Ω |
|
|
|
|
accuracy |
Typically ±1.0% ±0.6Ω |
1,2,6 |
|||
|
Capacitance |
range |
0pF |
|
10000µF |
|
|
resolution |
0.1pF |
0.2pF |
|
|
|
|
accuracy |
Typically ±1.5% ±0.6pF |
1,2,5 |
|||
|
Inductance |
range |
0µH |
|
10H |
|
|
resolution |
0.1µH |
0.2µH |
|
|
|
|
accuracy |
Typically ±1.5% ±0.6µH |
1,2,4 |
|||
|
Passive Component Impedance |
Re & Im |
Typically ±1.5% ±10 LSD |
4,5,6 |
||
|
Magnitude |
Typically ±1.5% ±10 LSD |
4,5,6 |
|||
|
Phase |
Typically ±5° |
4,5,6 |
|||
|
Measurement Sample Rate |
0.5Hz |
1.5Hz |
2Hz |
|
|
|
Peak test voltage (across O/C) |
-1.05V |
|
+1.05V |
|
|
|
Peak test current (thru S/C) |
-3.25mA |
|
+3.25mA |
|
|
|
Test frequency accuracy |
1kHz |
Typically ±0.5% |
|
||
|
14.9254kHz |
7 |
||||
|
200kHz |
|
||||
|
Sine purity |
Typically -60dB 3rd harmonic |
|
|||
|
Operating temperature range |
10°C |
|
40°C |
3 |
|
|
Battery operating voltage |
8.5V |
|
13V |
||
